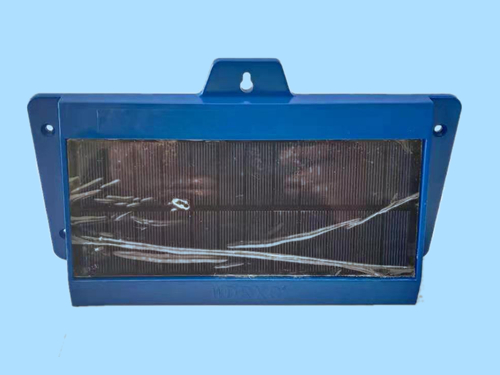

粮情监控系统;太阳能分机

发布日期:2021-01-07 浏览次数:147

LZWS-200型有线和无线全数字粮情测控系统性能简介

  由我公司自主研发的LZWS-200型粮情测控系统包括全数字有线系统及全数字(仓外无线)系统。本系统将单片机技术和计算机数字处理技术完美结合,并以中国储备粮管理总公司主持开发的“粮情测控开放式软件平台”为操作系统,通过数字传感器对粮温、仓温、仓湿、外温、外湿等数据的采集,上传至主机,经计算机处理后对粮情进行检测分析,并依据检测数据实现通风机智能控制。整个系统具有技术先进、检测精度高、稳定性好、操作简便。

一、系统的特点:

  1、数字传感器,误差小,稳定度高,不存在传输误差。

  2、本系统采用无线传输,布线量小,主控机房可随意选址,粮仓与主控机房之间的最远距离可达2千米以上。。

  3、所有测温电缆采用镀锡芯线,传感器、线路板全密闭安装,防腐性能好。测温电缆外护套采用高压聚乙烯材料,具有阻力小、耐磨、无毒等特点。电缆加强筋采用铠装钢丝,对电缆内芯保护好,不易受损。

  4、多根测温缆共用一根3芯线,节约测温缆引线。

  5、配电箱内装有时控开关,采用定时供电设置或检测时给电和检测完自动断电等功能,可延长系统寿命。

  6、本系统采用工业级元器件组装,测温范围为 -40oC—80oC ,测湿范围为5%-95%RH。能适应较宽的环境温度范围,可在我国南北地区广泛使用。

  7、采用单片机控制,配置灵活,可扩展自动通风功能。

注:我们的系统兼容性能比较强,客户粮仓的非本系统粮情检测设备可以非常容易地和本系统兼容,我公司可以在项目实施过程中,对其进行改造整合,可以有线改为无线,也可以全库使用一台主机和一个粮情数据库,既便于统一数据格式和管理,也为下一步总公司要求的粮情检测数据全部上网打下良好的基础。

  8、本系统采用了先进的防雷器件,防雷性能良好。


二、系统主要技术指标

  (1)系统功能:数据采集、定时采集、输出报表、粮情分析、通风自控

  (2)系统带载能力:

   ·每个主机最多带载50个分机

   ·每个分机最多带载128个前置机

  (3)通信距离:计算机与主机之间 ≤3米

   主机与分机之间 ≤2000米

   分机与前置机之间 ≤800米

  (4)检测速度: 1前置机/3秒

  (5)温度检测范围: -40oC--80oC

  (6)温度检测误差: ±0.5oC

  (7)温度检测分辨率: 0.1oC

  (8)温度检测重复误差: ±0.2oC

  (9)湿度检测范围: 5%--95%RH

  (10)湿度检测误差: ±2.5%RH

  (11)湿度检测分辨率: 0.5%RH

  (12)湿度检测重复误差: ±1%RH

  (13)日连续工作时间: 24小时


三、系统硬件工作模式

  计算机通过串口控制主机,主机通过四芯通讯电缆或无线模块控制多个分机,分机用通讯电缆控制多个前置机及温湿度模块,前置机通过测温缆引线与插入粮仓的测温缆连接,测温缆内装有温度传感。


四、系统软件

  1.粮情测控开放式软件平台概述

  粮情测控开放式软件平台是由中国储备粮管理总公司主持开发的集储粮温湿度数据实时检测、数据分析与判断、储粮管理指导、智能通风控制为一体的的开放式粮情测控系统。本系统利用现代工控组态思想和中间件技术,组建成一个统一的可扩充、可重构、可相容,并具有柔性和适应性的粮情测控系统软件平台,在这个软件平台上,可以动态的选择不同的硬件厂家设备,系统平台向各种不同的粮情测控硬件系统发送检测指令,并从这些系统中提取已检测的粮情数据信息,根据信息向硬件系统发出相应的控制信号。从而向上屏蔽各种系统的差异,达到互通互联。

  该平台是一个自开发体系结构,实现了系统功能的构件化,用户可以定制所需要的模块。软件平台在屏蔽底层硬件设备相异性的同时,向上层提供了统一标准接口,实现无缝连接。统一的数据格式,统一的界面,统一的传输协议,可以实现信息共享,给中央储备粮管理网上数字化提供了可操作的平台。

  该平台系统支持局域网和广域网功能,能够极大地方便中央储备粮库的远程管理和本单位各主管部门、业务部门网上粮情查询、统计工作。

  在粮库局域网中,该系统主要由测控主机和数据查询客户端组成。测控主机负责检测和控制粮情测控设备,一般由一台计算机负责。数据查询客户端可部署于粮库局域网内的任意多台计算机上,由相关领导和工作人员进行粮情数据的查看、统计及报表绘制等。

  本系统还可以工作在总公司内网的广域网环境中,粮库通过配置一台IIS服务的WEB服务器,就可以向异地提供粮情查询。

  2、 粮情测控开放式软件平台的主要功能

  1)简便的配置和初始化流程。系统初次安装时,对应一个具体粮库,用户使用简单操作即可快速定制出该粮库的设备配置、粮库布局设计、硬件初始化、仓房信息和仓内布点信息初始化。

  2)采用权限管理,通过用户身份验证,不同用户具有不同的操作权限。

  3)粮温、仓温、仓湿、外温、外湿数据实时检测;谷冷、通风、熏蒸实时智能控制。

  4)以模拟三维立体方式显示粮情,对仓房温度分层、分列显示,数据显示直观,易于定位。

  5)检测结果能以表格、曲线等多种形式打印输出。

  6)可定时巡检测,检测数据自动存档,方便历史查询。

  7)Web粮情查询分析服务:可以为局域网内的用户提供远程的粮情数据查询,粮情数据立体显示,粮情报表预览及其打印,粮情曲线查询及其打印等功能;还可通过安全快速高效的广域网为上级管理部门及各级客户提供远程粮情察看、打印、分析服务。

  8)短信服务:该平台提供了远程粮情手机短信查询功能,即根据注册用户的短信指令返回粮情分析数据(注:该功能为可选模块)。

  9)为粮库工作人员提供储粮害虫防治信息资源库,以备查询和学习。
